本實用新型涉及分切機配件技術領域，尤其涉及一種分切機用光電傳感器。

背景技術：

光電傳感器作為一種控制裝置使用范圍較廣，光電傳感器是將光信號轉換為電信號的一種器件；其工作原理基于光電效應，光電效應是指光照射在某些物質上時，物質的電子吸收光子的能量而發生了相應的電效應現象。

在分切機上均設置有光電傳感器進行輔助工作，但光電傳感器在使用時有諸多不便，光電傳感器異常時不具備任何提示功能，工作人員難以及時發現；光電傳探頭處透鏡容易受到粉塵和油污的污染，探頭處透鏡一旦弄臟，不僅使光束散亂，又擋住了一部分光，且市面現有的光電傳感器探頭處均安裝與凹槽內，在污染后無法清理；同時光電傳感器也受周?chē)饩€(xiàn)強弱影響，如果背景光太強，易會引起傳感器誤動作；多數光電傳感器探頭處和尾部使用硬塑料材質，在使用中堅固度不夠，若發生碰撞極易碎裂損壞。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種分切機用光電傳感器，以解決探頭弄臟后無法清理，且傳感器受光線影響過大的技術問題。本實用新型提供的諸多技術方案中優選的技術方案具有：結構優化，添加指示燈以顯示光電傳感器運行狀態，并添加機殼對機體進行保護，且探頭處采用其他方式替代安裝在凹槽內的方式，并添加其他多種輔助設置，詳見下文闡述。

根據以上技術問題，本實用新型提供一種分切機用光電傳感器，包括：機殼和機體，其特征在于：所述機殼內前部固定焊接有前部支架，所述機殼內中部固定焊接有后部支架，所述前部支架中間處夾裝所述機體前部，所述后部支架中間處夾裝所述機體后部，所述機體前端鑲嵌于所述機殼前部外殼表面，且所述機體前端位于所述機殼外，所述機殼前部外殼表面嵌入安裝有第一指示燈和第二指示燈，所述機殼內后方頂部?jī)蓚?cè)分別固定焊接有共兩個控制器安裝架，所述兩個控制器安裝架間固定安裝控制器，所述控制器通過電線與所述第一指示燈、所述第二指示燈相連接，所述控制器與所述機體尾部通過信號線和電線相連接，所述機體后部開設有接線口，所述接線口與所述機殼間固定安裝有密封膠墊。

進一步的，所述機殼各面連接處采用焊接方式連接，所述第一指示燈、第二指示燈、探頭與所述機殼相接處滴膠密封。

進一步的，還包括探頭護罩，所述探頭護罩為硬性塑料材質，且所述探頭護罩上下兩端設有卡槽，并通過所述卡槽夾裝在機殼外表面，所述探頭護罩中部開設有探頭口。

進一步的，所述探頭口面積略大于所述探頭面積。

進一步的，所述機殼采用不銹鋼材質，且外表面涂水性防銹漆。

綜上所述，本實用新型的有益技術效果為：本實用新型添加了對機體進行保護的機殼，且改變了探頭安裝在凹槽內的安裝方式，探頭外凸并添加可拆卸保護設置進行保護，便于被污染后進行清理；且整體焊接成型，在安裝后進行密封，避免進入灰塵油污等；添加指示燈和控制器，可通過指示燈觀察光電信號的狀態，傳感器故障時能及時發現。

附圖說明

為了更清楚的說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖做簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

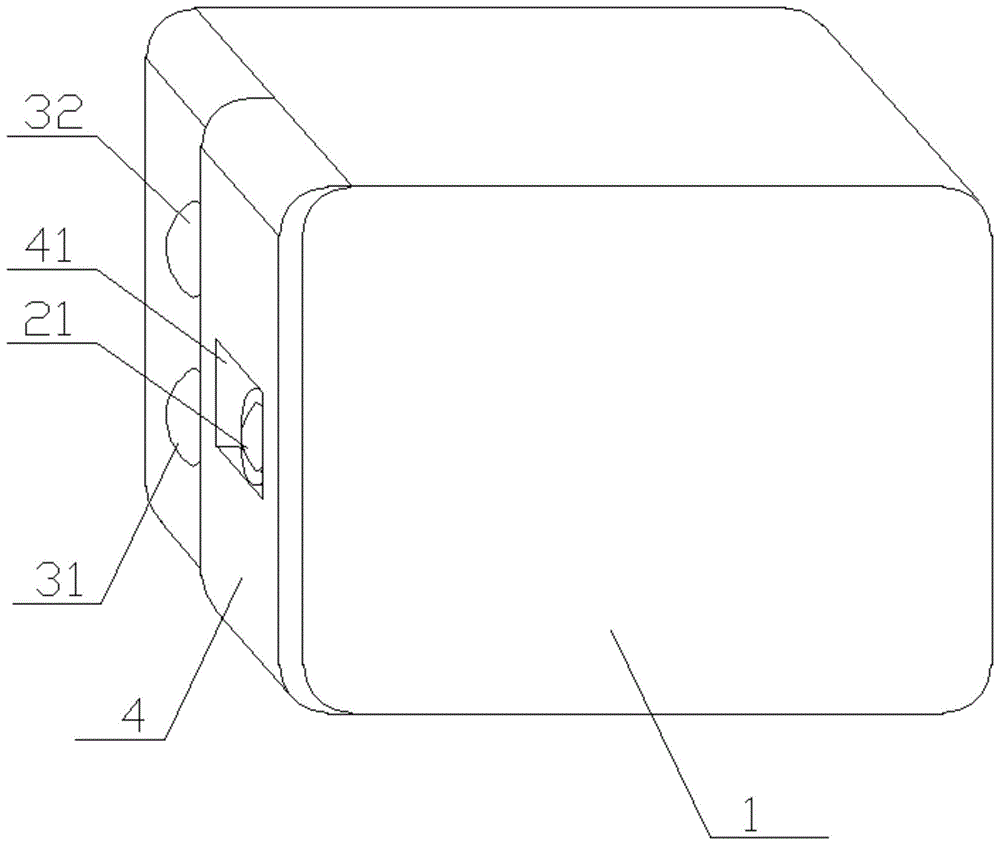

圖1為本實用新型立體結構圖。

圖2為本實用新型立體透視結構圖。

圖3為本實用新型機殼前部外殼表面結構圖。

圖4為本實用新型側視透視結構圖。

附圖標記說明如下：

機殼-1、接線口-11、密封膠墊-12、控制器安裝架-13、機體-2、探頭-21、前部支架-22、后部支架-23、控制器-3、第一指示燈-31、第二指示燈-32、探頭護罩-4、探頭口-41。

具體實施方式：

為使本實用新型的目的、技術方案和優點更加清楚，下面將對本實用新型的技術方案進行詳細的描述。顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所得到的所有其它實施方式，都屬于本實用新型所保護的范圍。

實施例1：

如圖所示，一種分切機用光電傳感器，包括：機殼(1)和機體(2)，其特征在于：機殼(1)內前部固定焊接有前部支架(22)，機殼(1)內中部固定焊接有后部支架(23)，前部支架(22)中間處夾裝機體(2)前部，后部支架(23)中間處夾裝機體(2)后部，機體(2)前端鑲嵌于機殼(1)前部外殼表面，且機體(2)前端探頭(21)位于機殼(1)外，機殼(1)前部外殼表面嵌入安裝有第一指示燈(31)和第二指示燈(32)，機殼(1)內后方頂部?jī)蓚?cè)分別固定焊接有共兩個控制器安裝架(13)，兩個控制器安裝架(13)間固定安裝控制器(3)，控制器(3)通過電線與第一指示燈(31)、第二指示燈(32)相連接，控制器(3)與機體(2)尾部通過信號線和電線相連接，機體(2)后部開設有接線口(11)，接線口(11)與機殼(1)間固定安裝有密封膠墊(12)。

具體而言，機殼(1)各面連接處采用焊接方式連接，第一指示燈(31)、第二指示燈(32)、探頭(21)與機殼(1)相接處滴膠密封，使得機殼(1)內保持密封狀態，避免灰塵油污進入機殼(1)內造成設備損壞。

具體而言，還包括探頭護罩(4)，探頭護罩(4)為硬性塑料材質，且探頭護罩(4)上下兩端設有卡槽，并通過卡槽夾裝在機殼(1)外表面，探頭護罩(4)中部開設有探頭口(41)，在探頭(21)被灰塵、油污等污染時，可將探頭護罩(4)進行拆卸后清理，清理后再次夾裝使用。

具體而言，探頭口(41)面積略大于探頭(21)面積，探頭(21)在探頭口(41)內運行，探頭口(41)可遮擋部分外界光線，避免對探頭(21)產生過大影響。

具體而言，機殼(1)采用不銹鋼材質，且外表面涂水性防銹漆，使機殼(1)不會因外界有水汽而生銹，增加本實用新型的耐用性。

工作原理：在分切機正常運行時，機體(2)將光信號轉換為電信號通過信號線傳遞給控制器(3)，此時第一指示燈(31)保持常亮，當分切機運行異常導致光信號不穩定時，機體(2)傳遞信號通過控制器(3)使第一指示燈(31)熄滅，同時第二指示燈(32)常亮提示工作人員運行分切機異常，若分切機運轉正常，那么說明光電傳感器需檢查；在日常使用中，探頭口(41)可遮擋部分外界光線，避免對探頭(21)產生過大影響；探頭(21)被灰塵、油污等污染時，可將探頭護罩(4)進行拆卸后清理，清理后再次將探頭護罩(4)按扣在原位繼續使用。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種分切機用光電傳感器，包括：機殼(1)和機體(2)，其特征在于：所述機殼(1)內前部固定焊接有前部支架(22)，所述機殼(1)內中部固定焊接有后部支架(23)，所述前部支架(22)中間處夾裝所述機體(2)前部，所述后部支架(23)中間處夾裝所述機體(2)后部，所述機體(2)前端鑲嵌于所述機殼(1)前部外殼表面，且所述機體(2)前端探頭(21)位于所述機殼(1)外，所述機殼(1)前部外殼表面嵌入安裝有第一指示燈(31)和第二指示燈(32)，所述機殼(1)內后方頂部?jī)蓚?cè)分別固定焊接有共兩個控制器安裝架(13)，所述兩個控制器安裝架(13)間固定安裝控制器(3)，所述控制器(3)通過電線與所述第一指示燈(31)、所述第二指示燈(32)相連接，所述控制器(3)與所述機體(2)尾部通過信號線和電線相連接，所述機體(2)后部開設有接線口(11)，所述接線口(11)與所述機殼(1)間固定安裝有密封膠墊(12)。

2.根據權利要求1所述的一種分切機用光電傳感器，其特征在于：所述機殼(1)各面連接處采用焊接方式連接，所述第一指示燈(31)、第二指示燈(32)、探頭(21)與所述機殼(1)相接處滴膠密封。

3.根據權利要求1所述的一種分切機用光電傳感器，其特征在于：還包括探頭護罩(4)，所述探頭護罩(4)為硬性塑料材質，且所述探頭護罩(4)上下兩端設有卡槽，并通過所述卡槽夾裝在機殼(1)外表面，所述探頭護罩(4)中部開設有探頭口(41)。

4.根據權利要求3所述的一種分切機用光電傳感器，其特征在于：所述探頭口(41)面積略大于所述探頭(21)面積。

5.根據權利要求1所述的一種分切機用光電傳感器，其特征在于：所述機殼(1)采用不銹鋼材質，且外表面涂水性防銹漆。

技術總結

一種分切機用光電傳感器，包括：機殼和機體，其特征在于：所述機殼內前部固定焊接有前部支架，所述機殼內中部固定焊接有后部支架，所述前部支架中間處夾裝所述機體前部，所述后部支架中間處夾裝所述機體后部，所述機體前端鑲嵌于所述機殼前部外殼表面，且所述機體前端位于所述機殼外，所述機殼前部外殼表面嵌入安裝有第一指示燈和第二指示燈。本實用新型添加了對機體進行保護的機殼，且改變了探頭安裝在凹槽內的安裝方式，探頭外凸并添加可拆卸保護設置進行保護，便于被污染后進行清理；且整體焊接成型，在安裝后進行密封，避免進入灰塵油污等；添加指示燈和控制器，可通過指示燈觀察光電信號的狀態，傳感器故障時能及時發現。

技術研發人員：徐丹;鄒彥;周華東

受保護的技術使用者：大連富川包裝材料有限公司

技術研發日：2020.11.25

技術公布日：2021.07.20
