1.本實用新型涉及電解銅箔制造領域，尤其涉及一種銅箔分切機成品邊部吸銅粉裝置。

背景技術：

2.通過表面處理過后的銅箔，性能可以滿足ccl和pcb板的要求。由于各個用戶的層壓設備和生產的產品不同，對銅箔的寬度要求不同，因此需要將表面處理后的銅箔進行分切后才能包裝發運至客戶使用。

3.銅箔的分切設備主要有分切機，銅箔分切機由放卷機構、切割機構、各種功能輥及張力控制、糾偏控制和檢測裝置組成。其工作原理為：從放卷機構放出的銅箔，經展平輥、張力檢測輥、傳動輥、糾偏系統、進入切割機構，銅箔經分切后由收卷機構分別收卷成符合標準的箔卷。

4.在銅箔分切的過程中，操作員工經常發現切刀裁切后的銅箔邊緣肉眼看到或拿放大鏡觀察銅箔卷邊緣附著一些銅粉和銅屑，銅粉和銅屑隨著收卷部分被卷入到銅箔表面，對銅箔造成污染無法清理，且一旦流入客戶端壓板會造成蝕刻不盡。

5.cn202020371784.x公開了一種銅箔生產用分切機，包括機體，所述機體的內部設置有給料輥，所述給料輥的左上方位置處設置有張力調節機構，所述給料輥的上方設置有上下對稱分布設置的輸送輥，所述輸送輥的右側設置有分切機構，所述分切機構的下方設置有配合輥，所述機體的右側端面上固定安裝有對稱分布的安裝板，所述安裝板上設置有第一收卷輥和第二收卷輥，本實用新型為一種銅箔生產用分切機，通過設置分切刀座、導向槽和張力調節輥等，達到了提高分切效果，分切銅箔的規格寬度方便調節等效果，解決了目前的銅箔生產用分切機，切割效果較差，分切時容易損壞，分切寬度不易調節的問題。

6.對比文件中在收卷的前沒有對切割銅箔產生的銅粉與銅屑進行吸附處理，容易導致銅箔造成污染，降低了銅箔的質量。

技術實現要素：

7.本實用新型的目的在于提供一種銅箔分切機成品邊部吸銅粉裝置，其目的在于解決現有銅箔切割裝置沒有對進行收卷前的銅箔進行銅粉與銅屑的清理吸附工作，而導致銅箔造成污染的問題。

8.為實現上述目的，本實用新型提供如下技術方案：

9.一種銅箔分切機成品邊部吸銅粉裝置，包括機架，所述機架上設置有用于切割銅箔的切割單元和用于將切割后的銅箔收卷的收卷單元，所述切割單元和收卷單元之間設置有套筒，所述套筒末端連接有吸塵器；

10.所述套筒上設置有可拉伸的風管，以使風管可伸出套筒利用吸塵器的吸力去吸附附在銅箔上的銅粉。

11.所述切割單元與套筒之間設置有用于將銅箔傳動至收卷單元的傳動輥。

12.所述切割單元包括用于傳送銅箔的平輥、設置在平輥上方的切刀輥和設置在切刀輥上的切刀。

13.所述切刀輥上設置有使所述切刀在切刀輥上移動的電機。

14.機架上還設置有用于調整切割前的銅箔張緊度的張緊單元，所述張緊單元包括固定在機架上的支架、設置在支架上的張緊輥和使所述張緊輥上下滑動的滑動機構。

15.所述滑動機構包括設置在支架上的滑槽、在滑槽內帶動張緊輥上下滑動的滑塊和驅使滑塊移動的滑動電機。

16.機架上還設置有用于將銅箔傳輸至所述支架上的放料輥。

17.所述收卷單元包括氣脹軸、與氣脹軸連接的打氣槍和設置在機架外使氣脹軸轉動的轉動電機。

18.本實用新型有益效果是通過拉伸套筒在成品收卷前對銅箔上的銅粉、銅屑吸附的方式，操作簡單，效果明顯，吸附后的銅箔邊部采用顯微鏡檢測，基本無銅粉和銅屑。

附圖說明

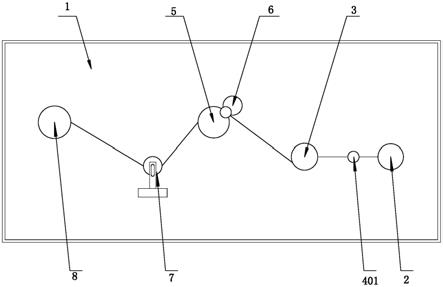

19.圖1為本實用新型的結構視圖；

20.圖2為套筒與風管組合圖；

21.圖3為張緊單元的具體結構圖；

22.圖4為本實用新型主視圖；

23.圖5為收卷單元具體結構圖。

24.圖中：1-機架 2-收卷單元 201-氣脹軸 202-打氣槍 3-傳動輥 401-套筒 402-吸塵器 403-風管 404-把手 405-導軌 5-平輥 6-切割單元 601-切刀 602-切刀輥 7-張緊單元 701-張緊輥 702-支架 703-滑塊 704-滑槽 8-放料輥

具體實施方式

25.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

26.請參照?qǐng)D1-5，本實用新型提供了一種技術方案：

27.一種銅箔分切機成品邊部吸銅粉裝置，包括機架1，所述機架1上設置有用于切割銅箔的切割單元6和用于將切割后的銅箔收卷的收卷單元2，所述切割單元6和收卷單元2之間設置有套筒401，所述套筒401末端連接有吸塵器402；

28.為了使銅箔上的銅粉更好地被清理，如圖2所示，所述套筒401上設置有可拉伸的風管403，風管403可通過套筒401的伸出接近銅箔并利用吸塵器402的吸力去吸附附在銅箔上的銅粉。

29.在實際生產中，風管403上有與風管403連接的把手404，切割單元6對銅箔進行切割時會產生銅粉，操作人員可握住風管403上的把手404，在切割單元6和收卷單元2之間的套筒401中將風管403拉出，使風管403靠近銅箔，套筒401末端的吸塵器402啟動，將銅粉吸走；切割完成后，操作人員可握住把手404，將風管403放回套筒401內，完成吸附銅粉工作。

30.作為本實施例的一種優選方案，如圖2所示，所述套筒401內設置有使得風管403伸縮更為方便的導軌405。

31.為了使切割后的銅箔更好地被收卷單元收卷2，所述切割單元6與套筒401之間設置有用于將銅箔傳動至收卷單元2的傳動輥3。

32.在本實施例中，所述切割單元6包括用于傳送銅箔的平輥5、設置在平輥5上方的切刀輥602和設置在切刀輥602上的切刀601。

33.在實際生產中，平輥5將要進行切割的銅箔傳送到切刀輥602，切刀輥602上的切刀601對銅箔進行切割工作。

34.作為本實施例的一個優選方案，所述切刀輥602上設置有使所述切刀601在切刀輥602上移動的電機，以使切割的銅箔尺寸可按照需求調整。

35.作為本實施例子的進一步優選，所述切刀輥602和所述平輥5之間同樣設置有裝有風管403的套筒401，使銅箔在切割的同時進行銅粉的吸附清理。

36.為了避免銅箔在切割使由于松動而導致切割口不平，如圖3所示，機架1上還設置有用于調整切割前的銅箔張緊度的張緊單元7，所述張緊單元7包括固定在機架1上的支架702、設置在支架702上的張緊輥701和使所述張緊輥701上下滑動的滑動機構。

37.為了使張緊單元7能夠更好地調整切割時銅箔的張緊度，滑動機構可以包括設置在支架702上的滑槽704、在滑槽704內帶動張緊輥701上下滑動的滑塊703和驅使滑塊703移動的滑動電機，使張緊輥701通過滑塊703在滑槽704內的滑動而滑動。

38.在實際生產中，銅箔穿過張緊輥701后到達平輥5和切刀601上，設置在支架702上的滑塊703在滑槽704上移動從而帶動張緊輥701對銅箔在平輥5與切刀601上的張力進行調節，提高銅箔切割的精度。

39.在本實施例中，機架1上還設置有用于將銅箔傳輸至所述支架702上的放料輥8。

40.在實際生產中，未加工的銅箔放置在放料輥8上，隨后銅箔通過張緊輥701后到達平輥5與切刀601上進行切割工作，加工后的銅箔通過傳動輥3后收卷單元2將加工切割好的銅箔進行收卷。

41.為了更好的收集切割后的銅箔，如圖5所示，收卷單元2包括氣脹軸201、與氣脹軸201連接的打氣槍202和設置在機架1外使氣脹軸201轉動的轉動電機，使收卷的經濟效率更為高。

42.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種銅箔分切機成品邊部吸銅粉裝置，包括機架，所述機架上設置有用于切割銅箔的切割單元和用于將切割后的銅箔收卷的收卷單元，其特征在于，所述切割單元和收卷單元之間設置有套筒，所述套筒末端連接有吸塵器；所述套筒上設置有可拉伸的風管，以使風管可伸出套筒利用吸塵器的吸力去吸附附在銅箔上的銅粉。2.根據權利要求1所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，所述切割單元與套筒之間設置有用于將銅箔傳動至收卷單元的傳動輥。3.根據權利要求1所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，所述切割單元包括用于傳送銅箔的平輥、設置在平輥上方的切刀輥和設置在切刀輥上的切刀。4.根據權利要求3所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，所述切刀輥上設置有使所述切刀在切刀輥上移動的電機。5.根據權利要求1所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，機架上還設置有用于調整切割前的銅箔張緊度的張緊單元，所述張緊單元包括固定在機架上的支架、設置在支架上的張緊輥和使所述張緊輥上下滑動的滑動機構。6.根據權利要求5所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，所述滑動機構包括設置在支架上的滑槽、在滑槽內帶動張緊輥上下滑動的滑塊和驅使滑塊移動的滑動電機。7.根據權利要求6所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，機架上還設置有用于將銅箔傳輸至所述支架上的放料輥。8.根據權利要求1-7所述的一種銅箔分切機成品邊部吸銅粉裝置，其特征在于，所述收卷單元包括氣脹軸、與氣脹軸連接的打氣槍和設置在機架外使氣脹軸轉動的轉動電機。

技術總結

本實用新型涉及電解銅箔制造領域，尤其涉及一種銅箔分切機成品邊部吸銅粉裝置，包括機架，所述機架上設置有用于切割銅箔的切割單元和用于將切割后的銅箔收卷的收卷單元，所述切割單元和收卷單元之間設置有套筒，所述套筒末端連接有吸塵器，所述套筒上設置有可拉伸的風管，以使風管可伸出套筒利用吸塵器的吸力去吸附附在銅箔上的銅粉，機架上還設置有張緊單元，所述張緊單元包括固定在機架上的支架、設置在支架上的張緊輥和使所述張緊輥上下滑動的滑動機構。本實用新型有益效果是通過拉伸套筒在成品收卷前對銅箔上的銅粉、銅屑吸附的方式，操作簡單，效果明顯，吸附后的銅箔邊部采用顯微鏡檢測，基本無銅粉和銅屑?；緹o銅粉和銅屑。基本無銅粉和銅屑。

技術研發人員：林家寶 吳偉安 沈曉玲

受保護的技術使用者：東強（連州）銅箔有限公司

技術研發日：2021.07.05

技術公布日：2022/1/18
