1.本實用新型涉及分切機技術領域,尤其涉及一種修正帶分切機的自動收卷及翻轉裝置。
背景技術:
2.分切機用于將尺寸膜狀產品分切成小尺寸的膜狀產品,廣泛應用于造紙、包裝、印刷、膠帶、塑料薄膜、橡膠制品、化纖無紡布等行業,文具產品中的修正帶也同樣需要應用分切機。分切機對膜狀產品進行分切后,分切后的膜狀產品就會傳入到收卷機構進行收卷,獲得小尺寸的膜狀產品。
3.傳統的收卷機構,具有如下不足:
4.1、單工位收卷,效率低;
5.2、行星齒輪嚙合,存在嚙合過程打齒、卡死現象;
6.3、收卷張力控制精度不高;
7.4、收卷質量差,膜卷內部張力不均勻,兩側面不平整,不光滑。
8.因此,現有技術存在缺陷,需要改進。
技術實現要素:
9.本實用新型要解決的技術問題是:提供一種修正帶分切機的自動收卷及翻轉裝置,提升收卷的效率,提升收卷質量。
10.本實用新型的技術方案如下:提供一種修正帶分切機的自動收卷及翻轉裝置,包括:安裝架、翻轉裝置、導引輥、第一驅動裝置、收卷裝置;所述;所述翻轉裝置包括:中間轉軸、與所述中間轉軸連接的兩個轉盤,所述中間轉軸的兩端、導引輥的兩端均安裝在安裝架上,所述第一驅動裝置與所述中間轉軸連接;所述收卷裝置包括:至少兩個收卷軸,安裝在所述轉盤上的卷軸安裝件,安裝在所述安裝架上的伸縮裝置,安裝在所述伸縮裝置上的第二驅動裝置;所述第二驅動裝置與所述卷軸安裝件配合,所述收卷軸安裝在卷軸安裝件上。
11.進一步地,所述導引輥設置在收卷軸的側上方。所述翻轉裝置、導引輥、收卷裝置均為兩個。
12.進一步地,所述第一驅動裝置包括:第一電機、與所述第一電機的輸出軸連接的主動輪、與所述中間轉軸連接的被動輪、同步帶,所述同步帶繞過所述主動輪和被動輪。
13.進一步地,所述第一驅動裝置還包括:拉緊輪,所述安裝架設置有調節槽,所述拉緊輪安裝在調節槽上,所述拉緊輪與所述同步帶的外側抵接。
14.進一步地,所述第二驅動裝置包括:第二電機,與所述第二電機連接的聯軸器,與所述聯軸器連接的驅動桿;所述驅動桿前端為主動摩擦輪,一個所述卷軸安裝件的一端為被動摩擦輪,所述主動摩擦輪與所述被動摩擦輪嚙合。
15.進一步地,所述修正帶分切機的自動收卷及翻轉裝置,還包括:安裝在安裝架上的若干高度調節裝置,所述導引輥的兩端分別安裝在一個高度調節裝置上。
16.進一步地,所述高度調節裝置包括:安裝在安裝架上的槽件,安裝在所述槽件上的移動件,穿過所述槽件與所述移動件連接的膠頭螺絲;所述導引輥的兩端均與所述移動件連接。
17.進一步地,所述安裝架包括:左安裝件、右安裝件。
18.進一步地,所述翻轉裝置還包括:連接兩個所述轉盤的支撐桿。
19.采用上述方案,本實用新型提供一種修正帶分切機的自動收卷及翻轉裝置,具有以下技術效果:
20.1、雙工位收卷軸自動翻轉換位,大大提高工作效率;
21.2、高強度,高剛性,具有極高的機械穩定性;
22.3、成品膜卷內張力均勻;
23.4、采用主動摩擦輪與被動摩擦輪嚙合的方式,消除卡死、打齒現象。
附圖說明

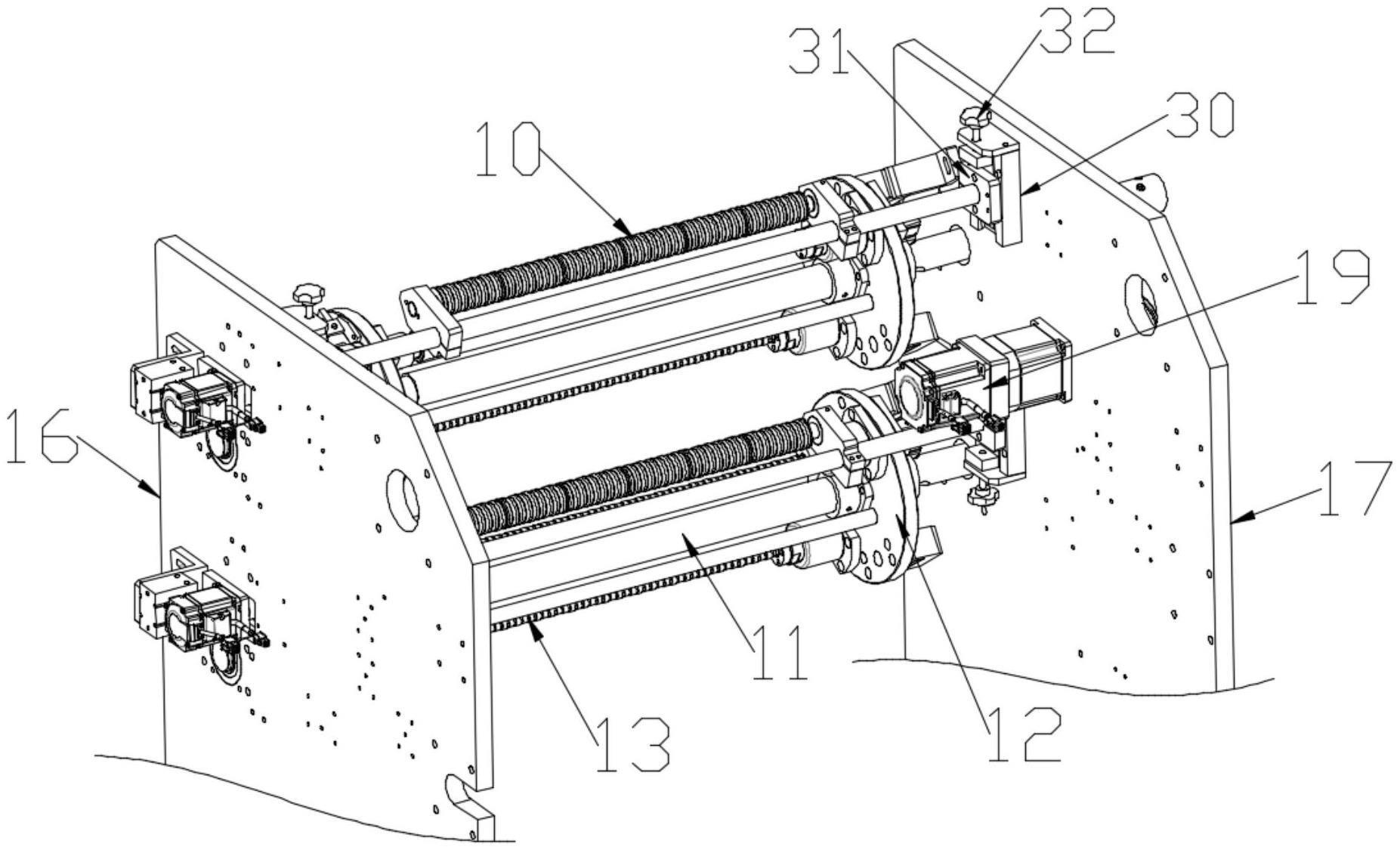

24.圖1為本實用新型的一實施例的結構示意圖;
25.圖2為圖1實施例的另一視角的結構示意圖;
26.圖3為翻轉裝置的結構示意圖;
27.圖4為第二驅動裝置的結構示意圖。
具體實施方式
28.以下結合附圖和具體實施例,對本實用新型進行詳細說明。
29.請參閱圖1-圖4,本實施例提供一種修正帶分切機的自動收卷及翻轉裝置,包括:安裝架、翻轉裝置、導引輥10、第一驅動裝置、收卷裝置;所述;所述翻轉裝置包括:中間轉軸11、與所述中間轉軸11連接的兩個轉盤12,所述中間轉軸11的兩端、導引輥10的兩端均安裝在安裝架上,所述第一驅動裝置與所述中間轉軸11連接;所述收卷裝置包括:兩個收卷軸13,安裝在所述轉盤12上的卷軸安裝件14,安裝在所述安裝架上的伸縮裝置15,安裝在所述伸縮裝置15上的第二驅動裝置;所述第二驅動裝置與所述卷軸安裝件14配合,所述收卷軸13安裝在卷軸安裝件14上。所述導引輥10設置在收卷軸13的側上方。所述翻轉裝置、導引輥10、收卷裝置均為兩個。所述安裝架包括:左安裝件16、右安裝件17,高強度,高剛性,具有極高的機械穩定性。所述翻轉裝置還包括:連接兩個所述轉盤12的支撐桿18。所述支撐桿18可以加強兩個轉盤12之間的強度。
30.應用時,先將安裝有卷芯的收卷軸13安裝在卷軸安裝件14上,接著將分切好的修正帶條繞過導引輥10后與卷芯連接,伸縮裝置15啟動,將第二驅動裝置與卷軸安裝件14嚙合,第二驅動裝置運行,便會帶動收卷軸13轉動,從而實現收卷。當卷芯上的修正帶達到足夠的長度后,第二驅動裝置停止運行,伸縮裝置15啟動,將第二驅動裝置拉回,使得第二驅動裝置與卷軸安裝件14脫離嚙合,第一驅動裝置運行,中間轉軸11便會發生轉動,將已經收卷好的卷軸安裝件14轉離可以與第二驅動裝置嚙合的位置,同時,其他的卷軸安裝件14會轉到與第二驅動裝置嚙合的位置,第二驅動裝置與其他的收卷軸13配合繼續對修正帶進行收卷。收卷好的收卷軸13從卷軸安裝件14中取出并重新將安裝有卷芯的收卷軸13安裝在卷軸安裝件14上,等待進行收卷。在本實施例中,采用雙工位收卷軸13自動翻轉換位,能夠極
大的提高工作效率。
31.在本實施例中,所述第一驅動裝置包括:第一電機19、與所述第一電機19的輸出軸連接的主動輪20、與所述中間轉軸11連接的被動輪21、同步帶22,所述同步帶22繞過所述主動輪20和被動輪21。
32.在本實施例中,所述第一驅動裝置還包括:拉緊輪23,所述安裝架設置有調節槽24,所述拉緊輪23安裝在調節槽24上,所述拉緊輪23與所述同步帶22的外側抵接。所述拉緊輪23能夠拉緊同步帶22,保證主動輪20與被動輪21同步。
33.在本實施例中,所述第二驅動裝置包括:第二電機25,與所述第二電機25連接的聯軸器26,與所述聯軸器26連接的驅動桿27;所述驅動桿27前端為主動摩擦輪28,一個所述卷軸安裝件14的一端為被動摩擦輪29,所述主動摩擦輪28與所述被動摩擦輪29嚙合。采用主動摩擦輪28與被動摩擦輪29嚙合的方式,消除卡死、打齒現象。
34.在本實施例中,所述修正帶分切機的自動收卷及翻轉裝置,還包括:安裝在安裝架上的若干高度調節裝置,所述導引輥10的兩端分別安裝在一個高度調節裝置上。所述高度調節裝置可以調節修正帶的拉力,確保成品模卷內張力均勻。
35.在本實施例中,所述高度調節裝置包括:安裝在安裝架上的槽件30,安裝在所述槽件30上的移動件31,穿過所述槽件30與所述移動件31連接的膠頭螺絲32;所述導引輥10的兩端均與所述移動件31連接。通過擰動膠頭螺絲32,便可以拉動移動件31在槽件30上移動,從而實現移動導引輥10。
36.綜上所述,本實用新型提供一種修正帶分切機的自動收卷及翻轉裝置,具有以下技術效果:
37.1、雙工位收卷軸自動翻轉換位,大大提高工作效率;
38.2、高強度,高剛性,具有極高的機械穩定性;
39.3、成品膜卷內張力均勻;
40.4、采用主動摩擦輪與被動摩擦輪嚙合的方式,消除卡死、打齒現象。
41.以上僅為本實用新型的較佳實施例而已,并不用于限制本實用新型,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型的保護范圍之內。
技術特征:
1.一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,包括:安裝架、翻轉裝置、導引輥、第一驅動裝置、收卷裝置;所述;所述翻轉裝置包括:中間轉軸、與所述中間轉軸連接的兩個轉盤,所述中間轉軸的兩端、導引輥的兩端均安裝在安裝架上,所述第一驅動裝置與所述中間轉軸連接;所述收卷裝置包括:至少兩個收卷軸,安裝在所述轉盤上的卷軸安裝件,安裝在所述安裝架上的伸縮裝置,安裝在所述伸縮裝置上的第二驅動裝置;所述第二驅動裝置與所述卷軸安裝件配合,所述收卷軸安裝在卷軸安裝件上。2.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述導引輥設置在收卷軸的側上方。3.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述翻轉裝置、導引輥、收卷裝置均為兩個。4.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述第一驅動裝置包括:第一電機、與所述第一電機的輸出軸連接的主動輪、與所述中間轉軸連接的被動輪、同步帶,所述同步帶繞過所述主動輪和被動輪。5.根據權利要求4所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述第一驅動裝置還包括:拉緊輪,所述安裝架設置有調節槽,所述拉緊輪安裝在調節槽上,所述拉緊輪與所述同步帶的外側抵接。6.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述第二驅動裝置包括:第二電機,與所述第二電機連接的聯軸器,與所述聯軸器連接的驅動桿;所述驅動桿前端為主動摩擦輪,一個所述卷軸安裝件的一端為被動摩擦輪,所述主動摩擦輪與所述被動摩擦輪嚙合。7.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,還包括:安裝在安裝架上的若干高度調節裝置,所述導引輥的兩端分別安裝在一個高度調節裝置上。8.根據權利要求7所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述高度調節裝置包括:安裝在安裝架上的槽件,安裝在所述槽件上的移動件,穿過所述槽件與所述移動件連接的膠頭螺絲;所述導引輥的兩端均與所述移動件連接。9.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述安裝架包括:左安裝件、右安裝件。10.根據權利要求1所述的一種修正帶分切機的自動收卷及翻轉裝置,其特征在于,所述翻轉裝置還包括:連接兩個所述轉盤的支撐桿。
技術總結
本實用新型公開一種修正帶分切機的自動收卷及翻轉裝置,包括:安裝架、翻轉裝置、導引輥、第一驅動裝置、收卷裝置;所述;所述翻轉裝置包括:中間轉軸、與所述中間轉軸連接的兩個轉盤,所述中間轉軸的兩端、導引輥的兩端均安裝在安裝架上,所述第一驅動裝置與所述中間轉軸連接;所述收卷裝置包括:至少兩個收卷軸,安裝在所述轉盤上的卷軸安裝件,安裝在所述安裝架上的伸縮裝置,安裝在所述伸縮裝置上的第二驅動裝置;所述第二驅動裝置與所述卷軸安裝件配合,所述收卷軸安裝在卷軸安裝件上。本實用新型采用雙工位收卷軸自動翻轉換位,大大提高工作效率;采用主動摩擦輪與被動摩擦輪嚙合的方式,消除卡死、打齒現象。打齒現象。打齒現象。
技術研發人員:張景宏
受保護的技術使用者:深圳市英諾維信自動化設備有限公司
技術研發日:2022.12.30
技術公布日:2023/5/18
